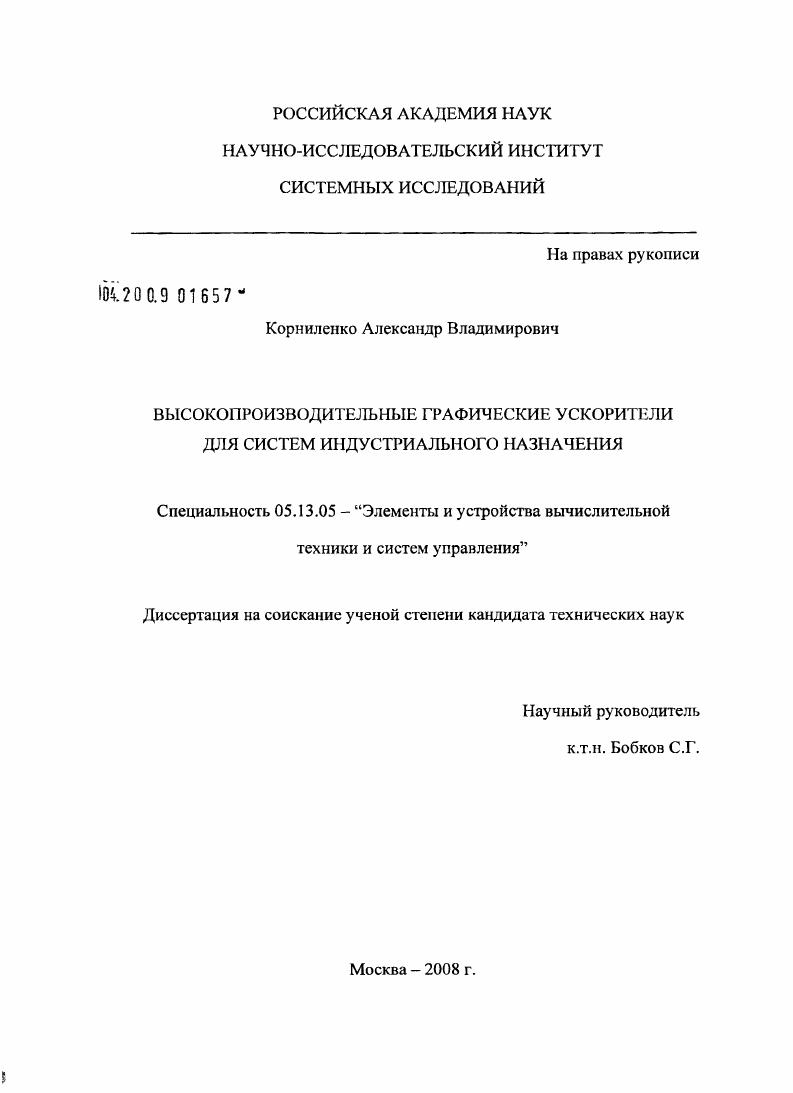

Высокопроизводительные графические ускорители для систем индустриального назначения

Высокопроизводительные графические ускорители для систем индустриального назначения

Автор: Корниленко, Александр Владимирович

Шифр специальности: 05.13.05

Научная степень: Кандидатская

Год защиты: 2008

Место защиты: Москва

Количество страниц: 149 с. ил.

Артикул: 4144267

Автор: Корниленко, Александр Владимирович

Стоимость: 250 руб.

Высокопроизводительные графические ускорители для систем индустриального назначения  Высокопроизводительные графические ускорители для систем индустриального назначения

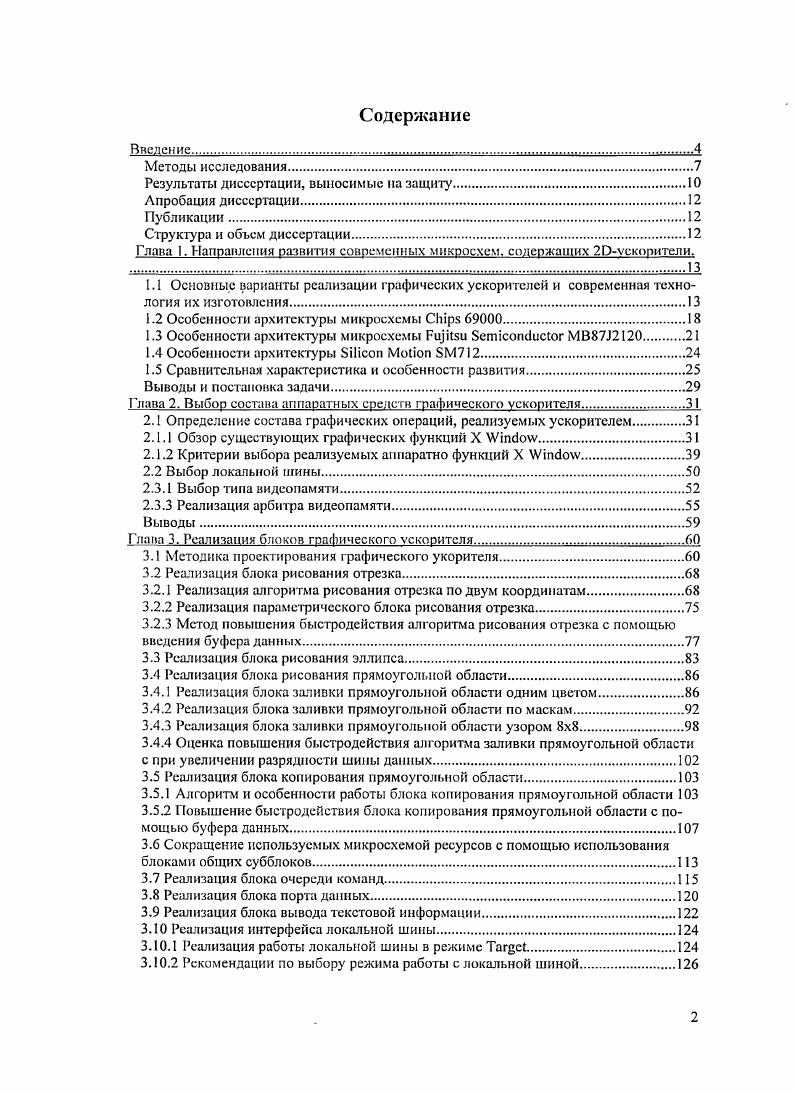

Результаты диссертации, выносимые на защиту. Апробация диссертации. Публикации. Структура и объем диссертации. Глава 1. Напранлепия развития современных микросхем, содержащих 2РУскоритсин. Основные варианты реализации графических ускорителей и современная технология их изготовления. Сравнительная характеристика и особенности развития. Глава 2. Выбор состава аппаратных средств графического ускорителя. Определение состава графических операций, реализуемых ускорителем. Обзор существующих графических функций X i. Выводы. Глава 3. Реализация блоков графического ускорителя. Реализация алгоритма рисования отрезка по двум координа там. Реализация параметрического блока рисования отрезка. Реализация блока заливки прямоугольной области одним цветом. Реализация блока заливки прямоугольной области узором 8x8. Оценка повышения быстродействия алгоритма заливки прямоугольной области с при увеличении разрядности шины данных. Реализация блока копирования прямоугольной области. Реализация блока вывода текстовой информации.


Предложена методика оптимизации схемотехнической реализации графических ускорителей по количеству транзисторов путем выделения функционально идентичных блоков и их использования для выполнения различных функций. Для разделения доступа к этим общим блокам разработан алгоритм арбитрнроваиия запросов. Для созданного графического ускорителя данная методика обеспечила снижение количества требуемых логических элементов на 7,5, и, соответственно, уменьшение на такую же величину потребляемой графическим ускорителем мощности. Методика выделения графических функций X i, предназначенных для аппаратной реализации. Методика построения аппаратных средств графического ускорителя, предназначенного для отображения графической информации в индустриальных ЭВМ. Методика позволяет реализовать аппаратное выполнение основных графических операций X i, ускоряя функцию рисования отрезка линии в 4 раза по сравнению с программным выполнением, и до раз для копирования в 8разрядном режиме, наращивать функциональные возможности таких микросхем, например, добавляя ещ одну очередь команд вывода на экран. Предложены методы и способы повышения быстродействия прямой реализации алгоритмов аппаратного выполнения графических операций. Структура блоков графическою ускорителя, реализующего аппаратное выполнение основных графических операций X i, в составе графического контроллера, предназначенного для вывода графической информации на экран в системах на базе высокопроизводительных индустриальных ЭВМ. Диаграммы работы машин состояний блоков аппаратного ускорения графических операций. Разработанные в диссертации методики проектирования графических ускорителей и алгоритмы реализации графических операций, предложенные структурные и схемотехнические решения для реализации основных блоков и субблоков были использованы при разработке двух типов отечественных микросхем графических контроллеров индустриального назначения ВГТ и ВГТ, выпускаемых серийно. Проведенные экспериментальные исследования и испытания микросхем ВГТ и ВГТ позволили оценить эффективность введения разработанного графического ускорителя для повышения производительности систем при выполнении графических процедур. Возможности функционирования в расширенном диапазоне температур обеспечиваются особенностями технологического процесса и применением металлокерамического или стеклокерамического корпуса, обладающих способностью повышенного отвода тепла от кристалла. Данные микросхемы используются в ряде ОКР по созданию автоматизированных систем управления индустриального и специального применения. С использованием данных микросхем создано новое поколение компьютеров серии Багет, что подтверждается приложенными актами о внедрении. Научнотехническая конференция Электроника, микро и наноэлектроника, г. Пушкинские горы, г. Пушкин, г. Кострома. Научные сессии МИФИ и МИФИ. На семинарах НИИСИ РАН, межведомственных совещаниях и семинарах. По теме диссертации опубликовано работ. Диссертация состоит из введения, трех глав, заключения и списка литературы. Диссертация содержит 5 страниц, рисунка, таблиц. Список литературы насчитывает наименование. В первой главе рассматривается назначение графического ускорителя в составе фафичсского контроллера, рассматриваются основные составляющие части графического контроллера и их предназначение. Приводятся направления развития современных микросхем, поддерживающих ускорение двумерной графики и предназначенных для применения во встроешгых системах. Приводится сравнительная характеристика рассмотренных микросхем и делаются выводы о реализованном в них наборе операций. Во второй главе описывается предлагаемая методика выделений графических операций из системы графических команд, которые следует выполнять аппаратно, приводится теоретический расчт быстродействия программного и аппаратного выполнения 1рафических операций. Выбирается тип локальной памяти и видеопамяти, с которыми будет работать графический ускоритель. В третьей главе приводятся разработанные алгоритмы работы и струкзурные схемы блоков графического ускорителя, диаграммы работы машин состояний блоков. Приводятся способы и методы повышения быстродействия выбранных для аппаратной реализации алгоритмов.
