Базовые модули сбора-обработки данных для построения аппаратуры автоматизации физического эксперимента с одновременным количественным контролем основных параметров

Базовые модули сбора-обработки данных для построения аппаратуры автоматизации физического эксперимента с одновременным количественным контролем основных параметров

Автор: Самосадный, Алексей Валерьевич

Шифр специальности: 05.13.05

Научная степень: Кандидатская

Год защиты: 2008

Место защиты: Москва

Количество страниц: 302 с. ил.

Артикул: 3416114

Автор: Самосадный, Алексей Валерьевич

Стоимость: 250 руб.

Базовые модули сбора-обработки данных для построения аппаратуры автоматизации физического эксперимента с одновременным количественным контролем основных параметров  Базовые модули сбора-обработки данных для построения аппаратуры автоматизации физического эксперимента с одновременным количественным контролем основных параметров

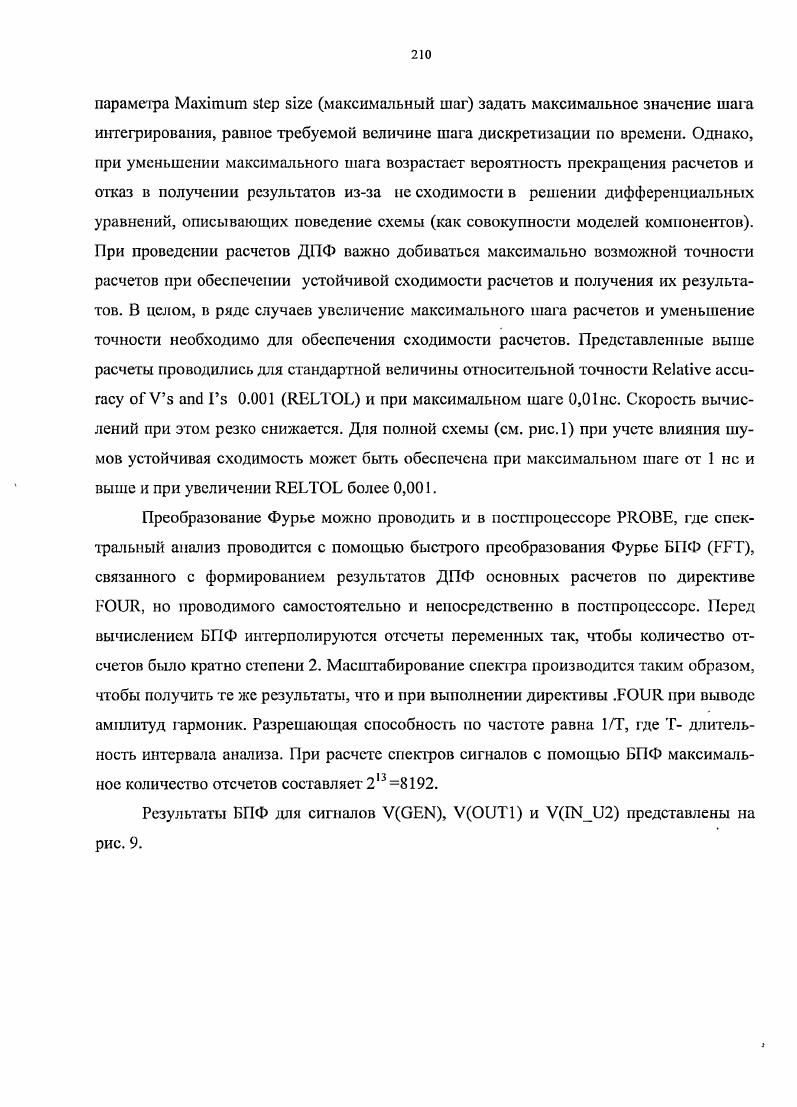

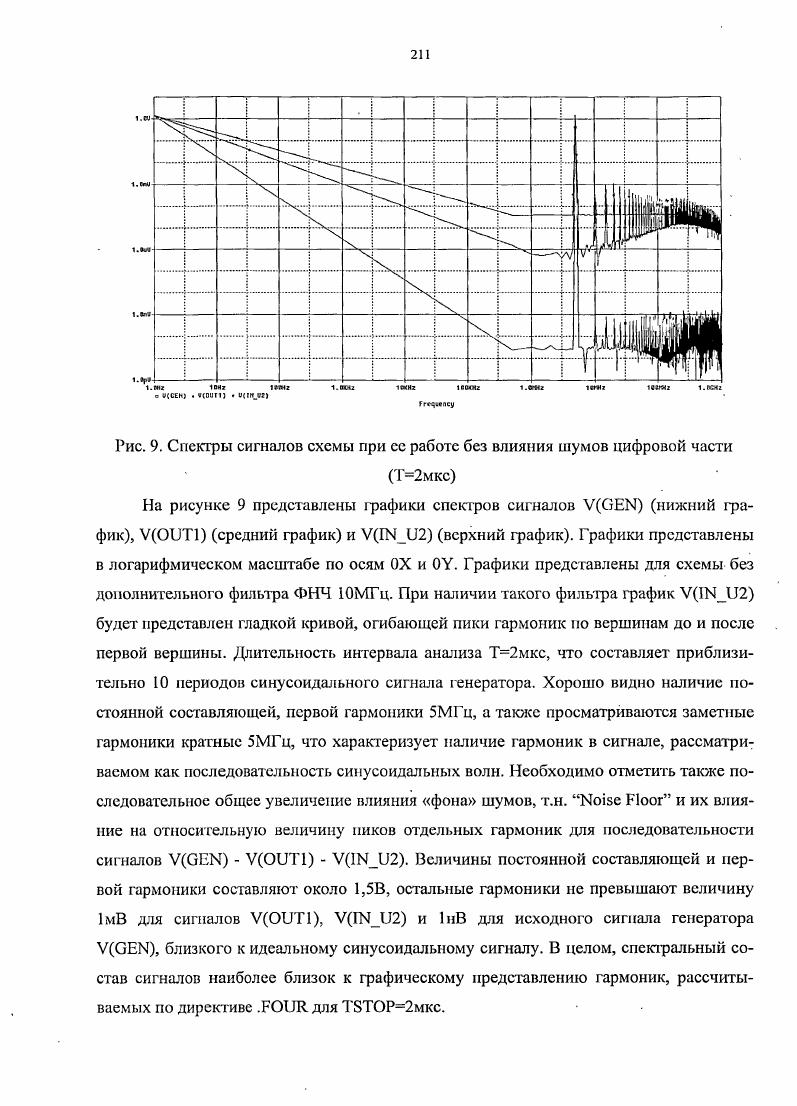

Рис. На рисунке 9 представлены графики спектров сигналов V нижний график, V средний график и VI 2 верхний график. Графики представлены в логарифмическом масштабе по осям ОХ и 0. Графики представлены для схемы без дополнительного фильтра ФНЧ МГц. При наличии такого фильтра график VI 2 будет представлен гладкой кривой, огибающей пики гармоник но вершинам до и после первой вершины. Длительность интервала анализа Т2мкс, что составляет приблизительно периодов синусоидального сигнала генератора. Хорошо видно наличие постоянной составляющей, первой гармоники 5МГц, а также просматриваются заметные гармоники кратные 5МГц, что характеризует наличие гармоник в сигнале, рассматриваемом как последовательность синусоидальных волн. Необходимо отметить также последовательное общее увеличение влияния фона шумов, т. V V V. Величины постоянной составляющей и первой гармоники составляют около 1,5В, остальные гармоники не превышают величину 1мВ для сигналов V, VI2 и 1нВ для исходного сигнала генератора V, близкого к идеальному синусоидальному сигналу.

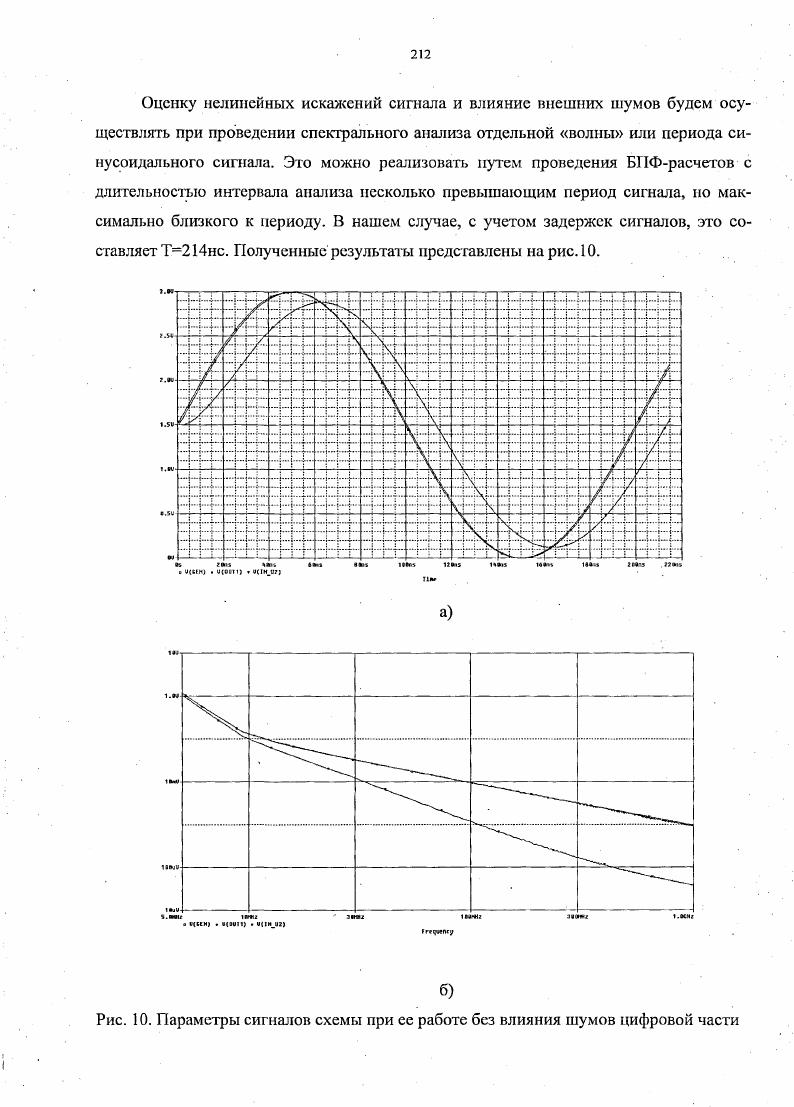

В нашем случае для анализа необходимо использовать период действия входного сигнала, начиная со второй волны синусоидального сигнала, чтобы избежать искажающего влияния переходных процессов, связанных с подачей питания схемы, при одновременном действии генератора сигналов см. С учетом временных задержек, исходя из распространения сигнала УГЫи2,ЬОЖ, величина параметра ТБТОР выбирается 1с полная волна укладывается в период от 1нс до 1нс. Если расчеты проводились бы для Т8ТОРнс, то были бы получены коэффициенты гармоник более , что описывает частотный характер первой волны синусоидального сигнала, но является неверным результатом для последующих волн. Для первой волны спектры сигналов У Ш,Ь вЫБ и УП4 и2ДР2 имеют ярко выраженный пик гармоник в области частот МГцМГц. В результате расчетов ДПФ получены величины гармоник сигнала УГЫи2,ЬОШ со значением коэффициента гармоник около 0, , что достаточно существенно выше лучших показателей 0,для аналогичной платы с питанием, близким к идеальному, специальной схемой формирования опорного напряжения УЕР2 и отсутствием реальных линий связи с генератором см. Вместе с тем, этот коэффициент существенно ниже, чем аналогичный для варианта 1 схемы, представленной в приложении 4 1, и 3, с фильтром и без фильтра МГц, соответственно. Величина коэффициента гармоник сигнала на входе 2 для схемы в отсутствие действия цифровых шумов и с идеальным питанием Ш составляет 0,0,. В подтверждение расчетных данных, полученных путем компьютерного моделирования работы схемы компаратора платы ЛЗМ1, ниже представлены результаты практических измерений на установке, описанной в начале приложения 5 см. Все измерения проводились осциллографом ТекНошх ТО, частота дискретизации 1ГГц, полоса пропускания сигнала 0МГц если не оговорено особо. Уровень компарации сигнала был выставлен с помощью ЦАП близким к пулевому уровню УКЕКмВ. Такой уровень соответствует типичному реальному уровню нулевого сигнала ЦАП ОАС с учетом погрешностей его отклонения. ПЭВМ, при этом расстояние от ЭЛТмонитора БупсМаБег 7ЫБ до платы АЖ было 0,5м, а до системного блока около 1м, плата находилась в зоне действия бокового лепестка излучения монитора. На рис. АЖ при измерениях аналогового сигнала на входе платы. Рис. Форма сигналов платы АЖ вход платы и выход схемы блока компаратора На рис. СН2 осциллографа. Синусоидальный входной сигнал и цифровой выходной сигнал измерялись щупами осциллографа относительно общей локальной земли блока компаратора, организованной как аналог Ь вЫС схемы имитатора см. Измерения входного синусоидального сигнала проводились на входе буфера БУ платы относительно локальной земли вблизи компаратора. Согласно представленным на рис. Задержка помехи, вырабатываемой за счет переключений уровней цифровых сигналов и накладываемой на входной аналоговый сигнал, существенно меньше, и составляет величину от 1Знс до нс. Согласование линии связи с помощью резистора 0м определяет параметры линии связи платы ЛЖс генератором при протекании высоких токов до нескольких десятков миллиампер, характерных для аппаратуры автоматизации ядернофизического эксперимента. Помехоустойчивость при внешних воздействиях и возможность обеспечения целостности сигналов для указанных линий связи считается достаточно высокой. Вместе с тем, серия измерений параметров и формы сигналов входного аналогового и выходных сигналов компаратора 0 и п в условиях проведения измерений, представленных выше, позволяет сделать заключение о сильном влиянии шумов ПЭВМ на результаты измерений. Совместное действие шумов ПЭВМ и переходных процессов, возникающих за счет действия цифровых шумов схемы компаратора, затрудняют анализ формы сигнала и приводят к необходимости снижения частоты исходного синусоидального сигнала и изучению форм сигналов при условии воздействия и в отсутствии действия шумов ПЭВМ. Кроме того, необходимо обеспечить измерение сигналов непосредственно на входе в компаратор, как требуется для сравнения с результатами компьютерного моделирования. На рисунке 7 представлены осциллограммы сигналов платы АЖ на входе в компаратор при удалении ПЭВМ от установки на расстояние более Зм. Прямая проводная связь с ПЭВМ отсутствует. Частота синусоидального сигнала составляет 1МГц. На рис. СН2 осциллографа.
