Исследование организации и возможностей оптимизации цифровой системы сбора геофизической информации для морской сейсморазведки

Исследование организации и возможностей оптимизации цифровой системы сбора геофизической информации для морской сейсморазведки

Автор: Авраменко, Валентин Федорович

Шифр специальности: 05.13.01

Научная степень: Кандидатская

Год защиты: 1983

Место защиты: Краснодар

Количество страниц: 167 c. ил

Артикул: 3435533

Автор: Авраменко, Валентин Федорович

Стоимость: 250 руб.

Исследование организации и возможностей оптимизации цифровой системы сбора геофизической информации для морской сейсморазведки  Исследование организации и возможностей оптимизации цифровой системы сбора геофизической информации для морской сейсморазведки

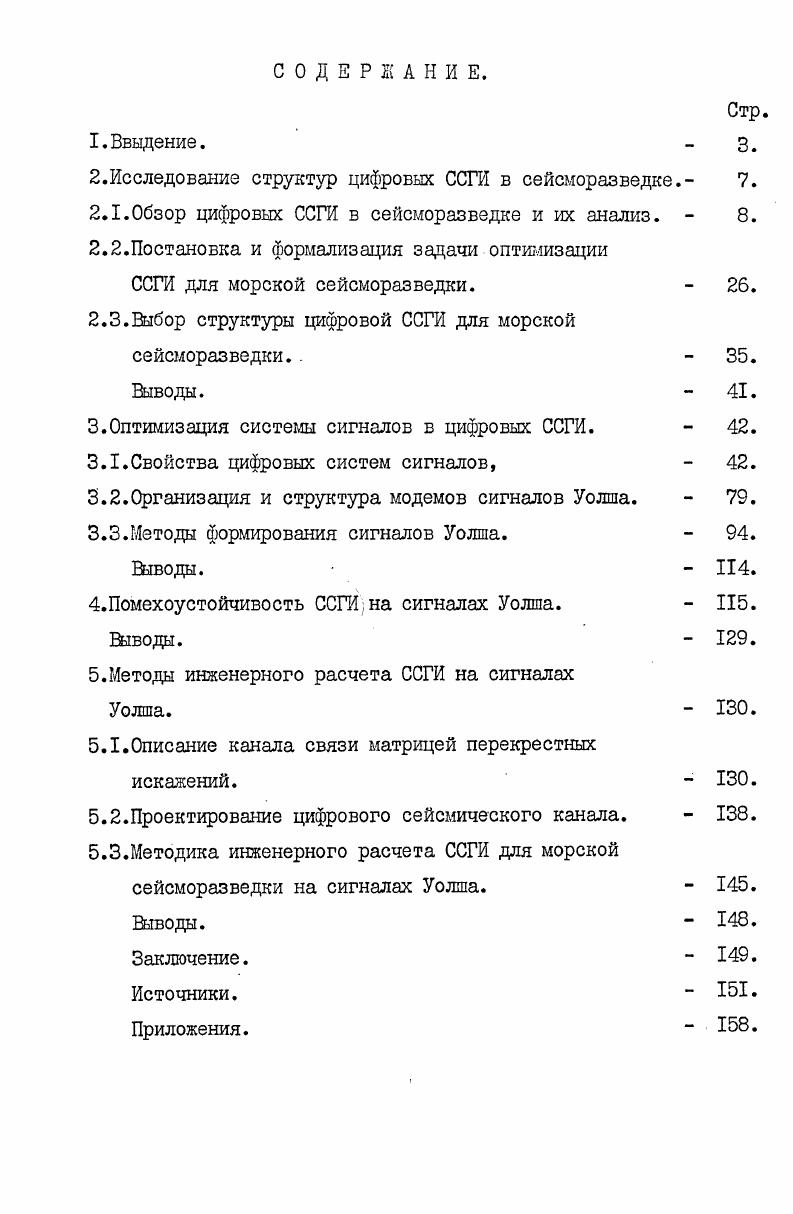

СОДЕРЖАНИЕ. Введение. Исследование структур цифровых ССГИ в сейсморазведке. Л.Обзор цифровых ССГИ в сейсморазведке и их анализ. ССГИ для морской сейсморазведки. Выбор структуры цифровой ССГИ для морской сейсморазведки. Выводы. Оптимизация системы сигналов в цифровых ССГИ. Свойства цифровых систем сигналов, . Организация и структура модемов сигналов Уолша. Методы формирования сигналов Уолша. Шводы. Помехоустойчивость ССГИна сигналах Уолша. Шводы. Уолша. Проектирование цифрового сейсмического канала. Методика инженерного расчета ССГИ для морской сейсморазведки на сигналах Уолша. Шводы. Заключение. Источники. Приложения. I. ВВЕДЕНИЕ. Основные направления экономического и социального развития СССР на годы и на период до года предусматривают Обеспечить создание и выпуск цифровых сейсморазведочных комплексов для проведения геофизических работ по разведке нефти, газа и других полезных ископаемых. Существующие системы сбора геофизической информации ССГИ для морской сейсморазведки на базе сейсмостанций ССЦ2,Прогресс и аналоговых сейсмокос не удовлетворяют высоким требованиям по надежности, динамическому диапазону, количеству каналов, спроектированы для сухопутья и не являются оптимальными для морской сейсморазведки.


Все многообразие цифровых ССГИ в сейсморазведке можно разделить на системы без уплотнения каналов и системы с уплотнением каналов. К цифровым ССГИ без уплотнения каналов относятся широко известные системы , i , v фирмы x Упс. Основные технические характеристики цифровых ССГИ для морской и сухопутной сейсморазведки приведены в таблице 2. I . Технические
Таблица 2. ОеоАрасс СоЬрог. Чгог ii Тео Ун с тепу Уяс. США США США Франц. ФВЧ IV , 8. Зд5. Крутизна дБокт. В. 4 4 4 8 6 4 4 4 4,
. Обобщенная схема типовой цифровой ССГИ для сейсморазведки без уплотнения каналов приведена на рис. I . Сигналы, генерируемые сейсмоприемниками СП , в аналоговой форме подаются по двухпроводным линиям связи на входы усилителей У , снабженных соответствующими фильтрами. Шходы усилителей подключены к коммутатору каналов КК , который поочередно подключает каналы к преобразователю аналогкод П АК . Цифровой код с преобразователя аналог код подается на форматтер 3 , формируется в соответствии с выбранным форматом записи и записывается на магнитную ленту цифровым магнитным регистратором ЩР . Для контроля записи служит преобразователь код аналог ПКА и шлейфовый осцилограф Ш0 . Часто между регистратором и форматтером включается буферный накопитель БН . При производстве сейсморазведочных работ на море в комплект забортной аппаратуры входят соединительные провода и сейсмоприемники гидрофоны , остальная часть аппаратуры расположена на судне. Типовая схема геофизической расстановки при производстве сейсморазведочных работ на море приведена на рис. Конструктивно забортная аппаратура выполнена в виде маслонаполненного шланга диаметром мм. Шланг разбит на секции, соединенные специальным устройством, содержащим электрический разъем. Секции косы взаимозаменяемы. Рис. Обобщенная схема ССГИ без уплотнения каналов. Рис. Геофизическая расстановка для морской сейсморазведки. Цифровые ССГИ для морской сейсморазведки без уплотнения каналов достаточно просты по конструкции, позволяют регистрировать сейсмические сигналы с динамическим диапазоном 0 дБ и более. Удобным является и то обстоятельство, что все электронное оборудование расположено на борту судна. Однако возникают затруднения при реализации сейсмических кос с числом каналов и более. Эти затруднения прежде всего относятся к обеспечению нейтральной плавучести сейсмической косы, т. Надежность аналоговых сейсмических кос невысока, поскольку уже при каналах необходимо выполнить более ООО соединений проводов, в том числе и разъемных соединений. Увеличение числа каналов сейсмической косы связано с уменьшением толщины проводников и более плотной их упаковкой в кабеле, что приводит к росту перекрестных помех и уменьшению динамического диапазона сейсмической косы . Динамический диапазон сейсмических кос ограничивается ю ю дБ. Б. . Сопоставление динамических возможностей сейсмической косы и регистратора показывает, что в цифровых ССГИ для морской сейсморазведки без уплотнения каналов динамический диапазон регистратора существенно превосходит динамический диапазон сейсмической косы, что приводит к неоправданно высоким аппаратурным затратам. Учитывая увеличение отношения сигнал помеха при обработке сейсмической информации в V раз, где п кратность суммирования, динамический диапазон цифровых ССГИ для морской сейсморазведки без уплотнения каналов ограничивается ю ю дБ. Цифровые ССГИ для сейсморазведки,. Основные технические данные этих систем сбора геофизической информации приведены в таблице 2. Система 8, упрощенная схема которой приведена на рис. ЦС , содержащей генератор команд ГК и цифровой магнитный регистратор ЦМР и абонентских станций АС , количество которых равно числу сейсмических каналов в системе. Каждая абонентская станция содержит регенераторы Р прямой и обратной ветви линии передачи данных, ключи и К регистр информации Рй , преобразователь аналог код АК , выходной усилитель с фильтрами Ф , ко входу которого подключаются сейсмоприемники. СеорЬуса Со. Упс. У А 8 IК оу. Время дискретизации I м се х. I
1,2,

ФВЧ Гц. Крутизна дЕУокт. ФНЧ дБокт. Гц. Д инамич.
