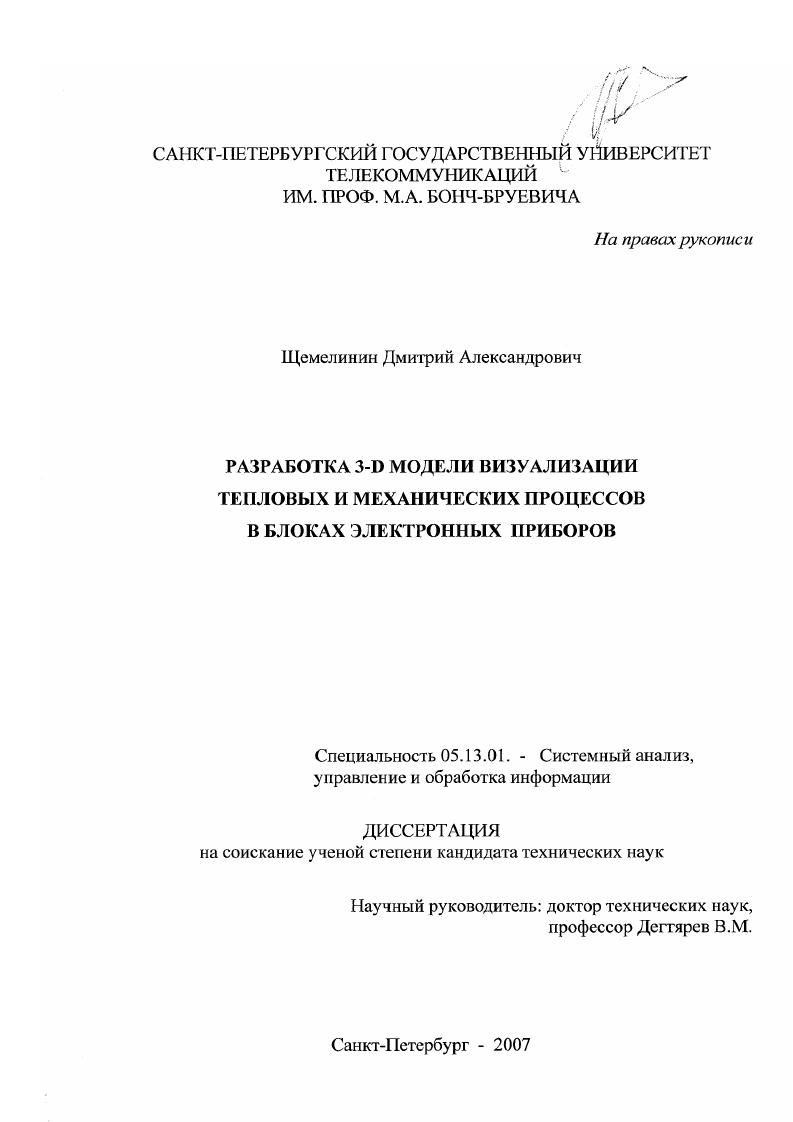

Разработка 3-D модели визуализации тепловых и механических процессов в блоках электронных приборов

Разработка 3-D модели визуализации тепловых и механических процессов в блоках электронных приборов

Автор: Щемелинин, Дмитрий Александрович

Шифр специальности: 05.13.01

Научная степень: Кандидатская

Год защиты: 2007

Место защиты: Санкт-Петербург

Количество страниц: 207 с. ил.

Артикул: 3417722

Автор: Щемелинин, Дмитрий Александрович

Стоимость: 250 руб.

Разработка 3-D модели визуализации тепловых и механических процессов в блоках электронных приборов  Разработка 3-D модели визуализации тепловых и механических процессов в блоках электронных приборов

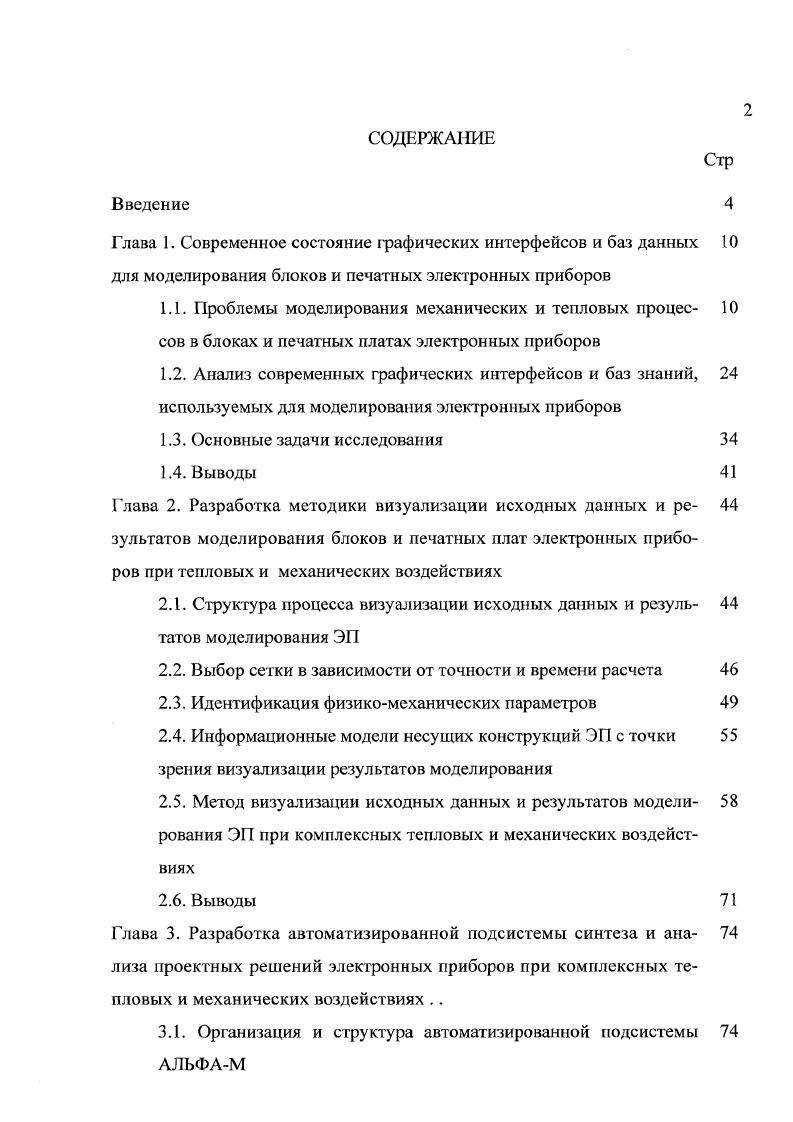

СОДЕРЖАНИЕ
Введение
Глава 1. Современное состояние графических интерфейсов и баз данных
для моделирования блоков и печатных электронных приборов
1.1. Проблемы моделирования механических и тепловых процес сов в блоках и печатных платах электронных приборов
1.2. Анализ современных графических интерфейсов и баз знаний, используемых для моделирования электронных приборов
1.3. Основные задачи исследования
1.4. Выводы
Глава 2. Разработка методики визуализации исходных данных и рс
зультатов моделирования блоков и печатных плат электронных приборов при тепловых и механических воздействиях
2.1. Структура процесса визуализации исходных данных и резуль татов моделирования ЭП
2.2. Выбор сетки в зависимости от точности и времени расчета
2.3. Идентификация физикомеханических параметров
2.4. Информационные модели несущих конструкций ЭГ1 с точки зрения визуализации результатов моделирования
2.5. Метод визуализации исходных данных и результатов модели рования ЭП при комплексных тепловых и механических воздействиях
2.6. Выводы
Глава 3. Разработка автоматизированной подсистемы синтеза и ана
лиза проектных решений электронных приборов при комплексных тепловых и механических воздействиях
3.1. Организация и структура автоматизированной подсистемы АЛЬФАМ
3.2. Организация и структура автоматизированной подсистемы АЛЬФАТМ
3.3. Структура входных и выходных данных подсистем АЛЬФА ТМ и АЛЬФАМ
3.4. Алгоритмы графических интерфейсов синтеза типовых и не типовых конструкций блоков и шкафов ЭП
3.5. Расчет систем линейных алгебраических уравнений усовер шенствованным методом Ьиразложения
3.6. Организация и структура справочной базы данных
3.7. Выводы
Глава 4. Разработка метода синтеза и анализа проектных решений
электронных приборов при комплексных тепловых и механических воздействиях на основе графических интерфейсов
4.1. Структура метода синтеза и анализа проектных решений ЭП 5 при комплексных тепловых и механических воздействиях на основе графических интерфейсов
4.2. Пример применения метода синтеза и анализа проектных 7 решений ЭП при комплексных тепловых и механических воз
действиях на основе графических интерфейсов
4.3. Внедрение результатов диссертационной работы
4.4. Выводы
Заключение
Литература


Поэтому в данной работе она не рассматривается. Для скорейшего внедрения в практику проектирования разработчиком моделирования необходимо пойти по первому пути. Когда эта задача будет успешно решена, можно постепенно переходить ко второму варианту. АЛЬФАТМ. Рис. Подсистема АЛЬФАТМ является неотъемлемой частью автоматизированной системы АЛЬФА. Подсистема АЛЬФАТМ по основным характеристикам перечню решаемых задач, глубине выполняемого анализа, достоверности получаемых результатов, удобству пользования существенно превосходит отечественные аналоги и не уступает известным зарубежным системам аналогичного назначения. ЭГ1 народнохозяйственного и оборонного назначения, так и при проведении экспертных исследований, выполняемых заказчиками ЭП на ранних стадиях выполнения опытноконструкторских работ по их разработке. Однако расчет несущих конструкций блоков простого и сложного уровня недоступен в подсистеме АЛЬФАТМ, поскольку в подсистеме отсутствуют графические интерфейсы ввода несущей конструкции ЭП и соответствующего вывода результатов моделирования, отсутствует автоматизированная передача результатов моделирования несущих конструкций по иерархии, например, от блока к печатной плате для которой последние являются входными данными. Поэтому был сделан вывод о необходимости разработки метода визуализации исходных данных и результатов моделирования конструкций ЭП при комплексных тепловых и механических воздействиях, а также средств моделирования несущих конструкций, на базе разработанного метода, интеграция которых с подсистемой АЛЬФАТМ позволит значительно расширить возможности моделирования ЭП, тем самым повысить эффективность процесса проектирования блоков и печатных плат электронных телекоммуникационных приборов. Данный метод должна позволить синтезировать модели несущих конструкций ЭП на уровне простых и сложных блоков для моделирования при комплексных тепловых и механических воздействиях. Особое внимание необходимо уделить созданию инструментария пользователя, позволяющего производить разработчику все необходимые действия в интерактивном режиме и сократить время на обучение и работу с системой. Для этого разрабатываемые методы и программные средства должны обеспечивать представление конструкции ЭИ в трехмерном пространстве, визуализацию деформаций и колебаний, обеспечивать идентификацию неизвестных теплофизических и физикомеханических параметров модели конструкции ЭП, содержать рекомендации по выбору сетки в зависимости от времени расчета и предполагаемой точности. При этом несущие конструкции ЭП должны рассчитываться в единстве с другими уровнями иерархии отдельными печатными платами, то есть программное обеспечение на основе данного метода визуализации должно быть состыковано с подсистемой АЛЬФАТМ и обеспечивать сквозное проектирование ЭП, тем самым повысив надежность проектируемых блоков и печатных плат электронных телекоммуникационных приборов. Метод применения разрабатываемой подсистемы моделирования комплексных тепловых и механических процессов в несущих конструкциях ЭП, совместно с подсистемой АЛЬФАТМ, должна основывается на технологии хранения и управления данными о ЭП технология, являющейся составной частью САтехнологии. Структурная схема такой системы приведена на рис. С помощью специального графического редактора вводится электрическая схема. Она сохраняется в базе данных проектов в системе и передается в виде файла в систему анализа электрических схем i и в систему размещения и трассировки печатных плат . Из системы размещения и трассировки печатных плат выходной файл сохраняется в систсме, а также передается в системы , КОМПАС, i, i для создания чертежей. Чертежи также сохраняются в сисгеме. Чертежи блоков и спецификации к ним передаются из системы в подсистему анализа механических процессов в блоках ЭП АЛЬФАМ 1. Полученные в результате моделирования напряжения, перемещения и ускорения в конструкциях блоков сохраняются в систсме 2. Чертежи блоков и спецификации к ним передаются из системы в подсистему анализа тепловых процессов в блоках ЭП АЛЬФАТ 3.
