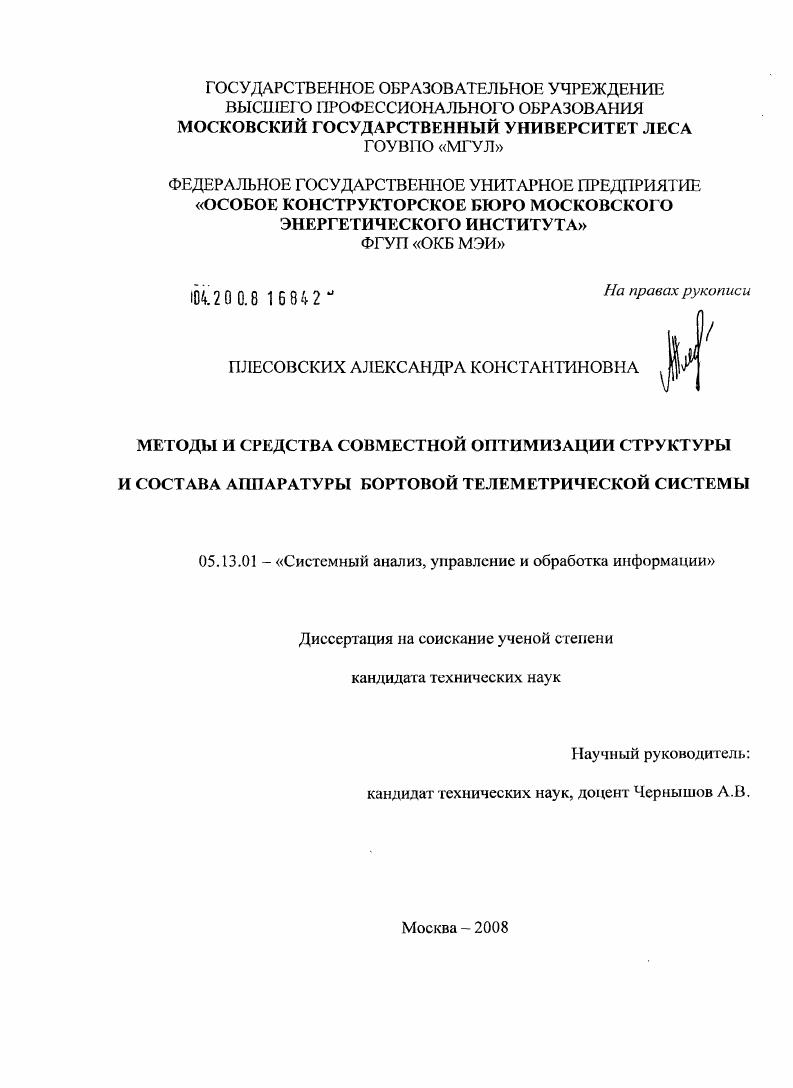

Методы и средства совместной оптимизации структуры и состава аппаратуры бортовой телеметрической системы

Методы и средства совместной оптимизации структуры и состава аппаратуры бортовой телеметрической системы

Автор: Плесовских, Александра Константиновна

Шифр специальности: 05.13.01

Научная степень: Кандидатская

Год защиты: 2008

Место защиты: Москва

Количество страниц: 195 с. ил.

Артикул: 4124773

Автор: Плесовских, Александра Константиновна

Стоимость: 250 руб.

Методы и средства совместной оптимизации структуры и состава аппаратуры бортовой телеметрической системы  Методы и средства совместной оптимизации структуры и состава аппаратуры бортовой телеметрической системы

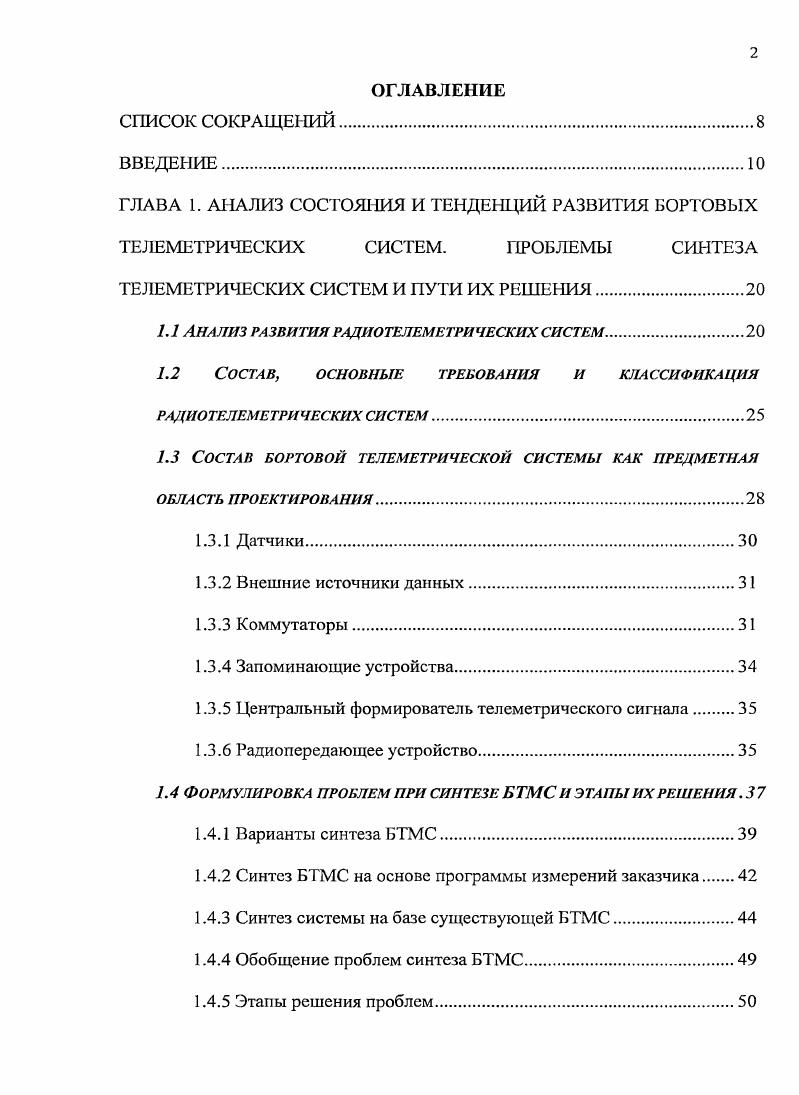

1.1 Анализ развития радиотелеметрических систем.
1.2 Состав, основные требования и классификация
РАДИОТЕЛЕМЕТРИЧЕСКИХ СИСТЕМ.
1.3 Состав бортовой телеметрической системы как предметная
ОБЛАСТЬ ПРОЕКТИРОВАНИЯ
1.3.1 Датчики.
1.3.2 Внешние источники данных
1.3.3 Коммутаторы.
1.3.4 Запоминающие устройства.
1.3.5 Центральный формирователь телеметрического сигнала
1.3.6 Радиопередающее устройство
1.4 Формулировка проблем при синтезе БТМС и этапы их решения .
1.4.1 Варианты синтеза БТМС.
1.4.2 Синтез БТМС на основе программы измерений заказчика
1.4.3 Синтез системы на базе существующей БТМС
1.4.4 Обобщение проблем синтеза БТМС
1.4.5 Этапы решения проблем.
1.5 Выводы
ГЛАВА 2. РАЗРАБОТКА КОНЦЕПТУАЛЬНОЙ МОДЕЛИ ПРЕДМЕТНОЙ ОБЛАСТИ
2.1 Анализ предметной области
2.2 Методы концептуальной модели предметной области
2.2.1 Методы решения частных задач определения состава БТМС
2.2.2 Методы решения частных задач распределения опросов датчиков коммутаторов по потоку ТМИ
2.3 Выводы.
ГЛАВА 3. РАЗРАБОТКА МОДЕЛИ И МЕТОДОВ РЕШЕНИЯ ЗАДАЧИ АВТОМАТИЗИРОВАННОГО СИНТЕЗА БТМС НА ПРИМЕРЕ СИСТЕМЫ ОРБИТ А1УМ
3.1 Анализ объекта синтеза системы Орбита1УМО.
3.1.1 Типы датчиков, воспринимаемых ИТС ОрбитаГУМО
3.1.2 Коммутаторы бортовой аппаратуры Орбита1УМО
3.1.3 Программируемые блоки бортовой аппаратуры Орбита1УМО
3.1.4 Интерфейс типа НАП.
3.2 Особенности адресации в системе Орбита1 УМ О
3.2.1 Телеметрический адрес коммутатора
3.2.2 Телеметрический адрес канала коммутатора.
3.2.3 Пример адресации коммутатора МКА
3.3 Этапы синтеза БТМС на базе системы ОрбитаУМО.
3.4 Структура модели автоматизированного синтеза БТМС
3.5 Разработка метода определения состава бортовой
ТЕЛЕМЕТРИЧЕСКОЙ СИСТЕМЫ И Е ИНФОРМА ТИВНОСТИ ЗАДА ЧА Б1.
3.5.1 Постановка задачи
3.5.2 Исходные данные
3.5.3 База данных приборов.
3.5.4 База данных адресов каналов приборов
3.5.5 Алгоритм распределения асинхронной информации АП
3.5.6 Метод распределения датчиков по приборам БТМС с учетом конструктивных ограничений
3.5.7 Выходные данные.
3.6 Разработка метода распределения опросов абонентов по потоку
ТМИ С ОПРЕДЕПЕНИЕМ ИХ ОКТАВНЫХ АДРЕСОВ ЗАДАЧА Б 2.
3.6.1 Постановка задачи.
3.6.2 Исходные данные.
3.6.3 Метод распределения абонентов по потоку ТМИ с учетом ограничений.
3.6.4 Алгоритм определения октавных адресов абонентов.
3.6.5 Выходные данные.
3.7 Разработка алгоритма определения необходимых параметров
ДЛЯ ФОРМИРОВАНИЯ ФАЙЛА ЗАДАНИЯ НА ПРОШИВКУ ПРИБОРА МБУ ЗАДАЧА БЗ.
3.7.1 Постановка задачи
3.7.2 Исходные данные
3.7.3 Алгоритм определения необходимых параметров при формировании файла задания для программы опросов в виде, готовом для программирования ППЗУ прибора МБУ.
3.8 Структура информационноизмерительной системы синтеза
3.9 Выводы
4 ПРАКТИЧЕСКАЯ РЕАЛИЗАЦИЯ ЗАДАЧИ АВТОМАТИЗИРОВАННОГО СИНТЕЗА БТМС. ОЦЕНКА ЭФФЕКТИВНОСТИ РАЗРАБОТАННЫХ. МЕТОДОВ.
4.1 Программный комплекс управления составом и функционированием БТМА ИТС
4.1.1 Назначение и состав программного комплекса
4.1.2 Алгоритм работы программного комплекса
4.1.3 Пример решения задачи автоматизированного синтеза БТМС на основе программы измерений заказчика
4.2 Оценка эффективности разработанного метода определения состава бортовой телеметрической системы
4.3 Оценка эффективности программного комплекса управления составом и функционированием БТМА ИТС
4.4 Выводы.
ЗАКЛЮЧЕНИЕ.
БИБЛИОГРАФИЧЕСКИЙ СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ
ПРИЛОЖЕНИЯ.
Приложение 1. Фрагмент программы измерений заказчика.
Приложение 2. База данных приборов.
Приложение 3. Язык описания базы данных приборов. Описание
Приложение 4. База данных адресов каналов приборов.
Приложение 5. Язык описания базы данных адресов каналов
приборов. Описание языка.
Приложение 6. Результат выполнения задачи определения состава бортовой телеметрической системы файл с информацией о
ГРУППАХ ПРИБОРОВ С ПАРАМЕТРАМИ
Приложение 7. Результат выполнения задачи определения состава БОРТОВОЙ телеметрической системы файл с информацией о
ГРУППАХ ПРИБОРОВ И РАЗМЕЩЕННЫХ ДАТЧИКАХ.
Приложение 8. Результат выполнения задачи распределения
АБОНЕНТОВ ПО ПОТОКУ ТМИ С УЧЕТОМ ОГРАНИЧЕНИЙ БТМС
Приложение 9. Файл задания на программирование прибора МБУ.
Приложение . Программный комплекс управления составом и
функционированием БТМА ИТС. Руководство оператора.
Приложение . Акты о внедрении результатов диссертационной работы
Список сокращений
АК адаптивная коммутация
АНП аналоговые параметры
АЦП аналоговоцифровой преобразователь
Б А бортовая аппаратура
БВК блок выработки временных команд
БД база данных
БЗУ буферное запоминающее устройство
БМП быстроменяющиеся параметры
БТМС бортовая телеметрическая система
БЦВМ бортовая центральная вычислительная машина
ВРК временное разделение каналов
ЗУ запоминающее устройство
ЗЦЛП задача целочисленного линейного программирования
ИТС информационнотелеметрическая система
КРК кодовое разделение каналов
МБУ малогабаритный блок управления
МКА малогабаритный коммутатор аналоговых сигналов
МКБ малогабаритный коммутатор быстроменяющихся сигналов
МКС малогабаритный коммутатор сигнальных датчиков
МКТ малогабаритный коммутатор температурных сигналов
МКЦ малогабаритный коммутатор цифровых сигналов
МПИ межприборный интерфейс
МПИУ межприборный интерфейс удаленный
НАП навигационная аппаратура
ОС операционная система
ПИЗ программа измерений заказчика
ППЗУ профаммируемое постоянное запоминающее устройство
РБ разгонный блок
ракетоноситель
РТС радиотелеметрическая система
СГП сигнальные параметры
СЗУ статическое запоминающее устройство
СПО специализированное профаммное обеспечение
СУБД система управления базой данных
ТМИ телеметрическая информация
ТМП температурные параметры
УАД устройство адаптивной дискретизации
ЦФ центральный формирователь
ЦФП цифровые параметры
ЧРК частотное разделение каналов
ЭВМ электронная вычислительная машина
Введение


Приложение . Бортовая телеметрическая система совокупность распределенных по изделию средств сбора и преобразования информации. В ее состав входят различные датчики и другие источники данных, коммутаторы, запоминающие устройства, формирователи и радиопередатчики сигналов. Современный этап развития бортовых телеметрических систем БТМС характеризуется, вопервых, существенным ростом объемов данных, получаемых от датчиковой аппаратуры и иных видов источников информации, вовторых, стремлением максимально использовать выделенную информативность, втретьих, желанием существенно сократить сроки разработки БТМС, исключая ошибки по ограничениям работы приборов и всей телеметрической системы в целом и, вчетвертых, стремлением переложить большую часть работы на ЭВМ с выдачей соответствующих рекомендаций по принятию решений. Задача синтеза БТМС из имеющихся стандартных конструктивных блоков по исходным данным потребителя, представленным программой измерений, ограничениями радиолиний, а также массогабаритными ограничениями, в настоящий момент не формализована и решается традиционными неавтоматизированными средствами, что не исключает появления ошибок, которые могут приводить к необходимости повторною выполнения всей работы. Решение задачи синтеза БТМС представляет собой чередование процедур проектирования БТМС и ее анализа, выполняемых в итерационном режиме до тех пор, пока не будет получено решение, приемлемое в условиях заданных ограничений и удовлетворяющее требованиям заказчика с достаточной степенью рациональности. Многообразие задач, решаемых БТМС, делает затруднительным выбор структуры БТМС. В связи с этим встает задача синтеза БТМС. Основным документом, на основании которого проводится определение состава и программы работы БТМС, является программа измерений заказчика. В ней задатся полный перечень датчиков, установленных на испытываемом изделии, их типы и места расположения в изделии, желательные частоты опросов и многое другое. Автоматизация процесса синтеза системы и разработка программноматематического комплекса, решающего основные задачи синтеза бортовой системы, на базе программы измерений заказчика является актуальной на сегодняшний день. Это позволяет исключить ошибки проектирования, сократить временные и финансовые затраты на проектирование системы. Кроме этого появляется возможность автоматизированного изменения программы измерений на уже эксплуатирующейся бортовой телеметрической системе силами потребителя без привлечения разработчиков системы. Главной проблемой синтеза БТМС является как большое количество исходных данных, так и ограничений при построении самой системы, что в свою очередь требует наличия высококвалифицированных инженеров, которые также не могут гарантировать при построении систем вручную отсутствия ошибок. Объектом исследования является БТМС, построенная на базе аппаратуры Орбита1УМО. Комплект аппаратуры содержит набор приборов, конструктивно выполненных в виде типовых рамок, допускающих компоновку в блоки модули. Конструкция модуля предоставляет потребителю возможность в широких пределах видоизменять комплектность и структуру построения конкретной системы измерений ОрбитаГУМО. Аппаратура Орбита1УМО является многоканальной высокоинформативной системой сбора, преобразования и передачи сигналов от датчиковой аппаратуры датчиков, устанавливаемой на испытуемом изделии. Количество и типы датчиков определяются требованиями программы измерений изделия и характеристиками измеряемых параметров. Исходными данными для проектирования бортовой телеметрической системы на основе программы измерений заказчика являются полный перечень датчиков, установленных на испытываемом изделии, их типы и места расположения в изделии, желательные частоты опросов, режимы передачи информации на хранение и воспроизведение, структура информации поступающей по интерфейсу 2 длина и частота следования пачек, а также количество и содержание программ опроса. Проектирование БТМС есть выбор единственного проектного решения из множества возможных вариантов.
