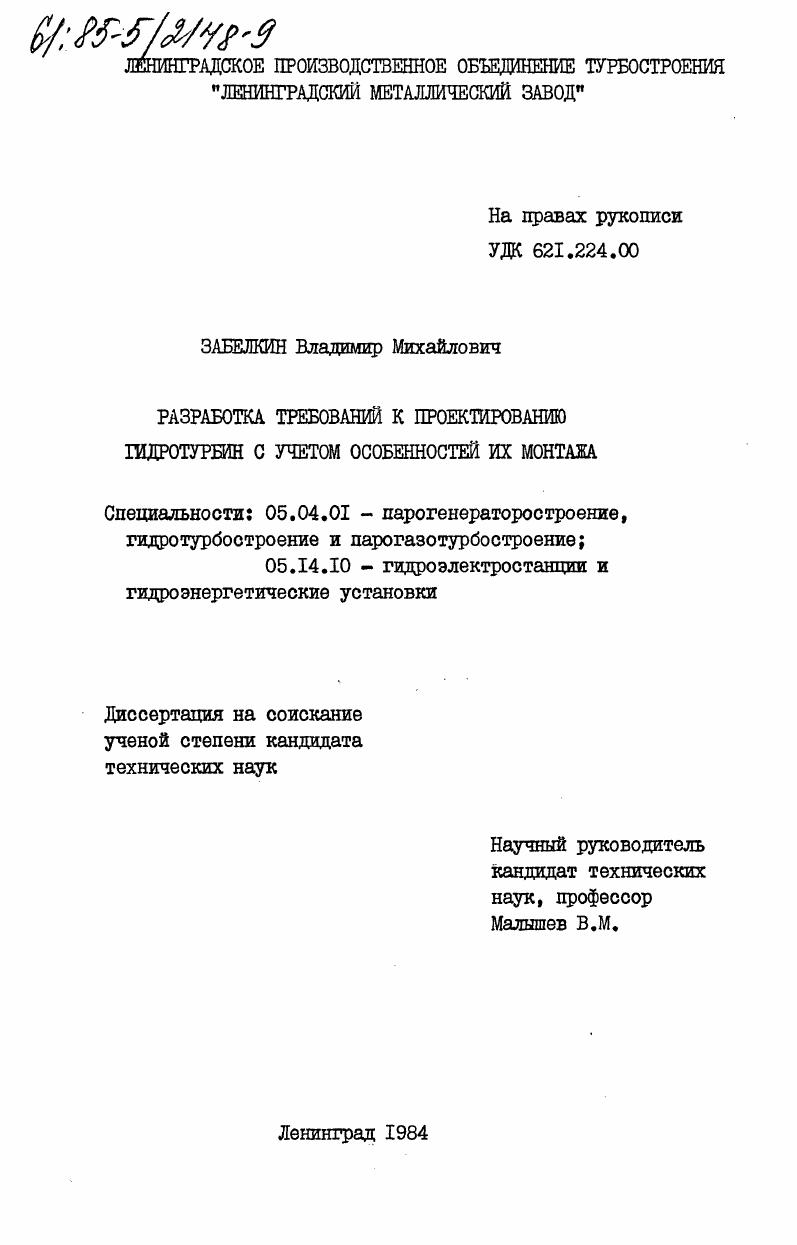

Разработка требований к проектированию гидротурбин с учетом особенностей их монтажа

Разработка требований к проектированию гидротурбин с учетом особенностей их монтажа

Автор: Забелкин, Владимир Михайлович

Автор: Забелкин, Владимир Михайлович

Шифр специальности: 05.04.01

Научная степень: Кандидатская

Год защиты: 1984

Место защиты: Ленинград

Количество страниц: 285 c. ил

Артикул: 3434587

Стоимость: 250 руб.

Разработка требований к проектированию гидротурбин с учетом особенностей их монтажа  Разработка требований к проектированию гидротурбин с учетом особенностей их монтажа

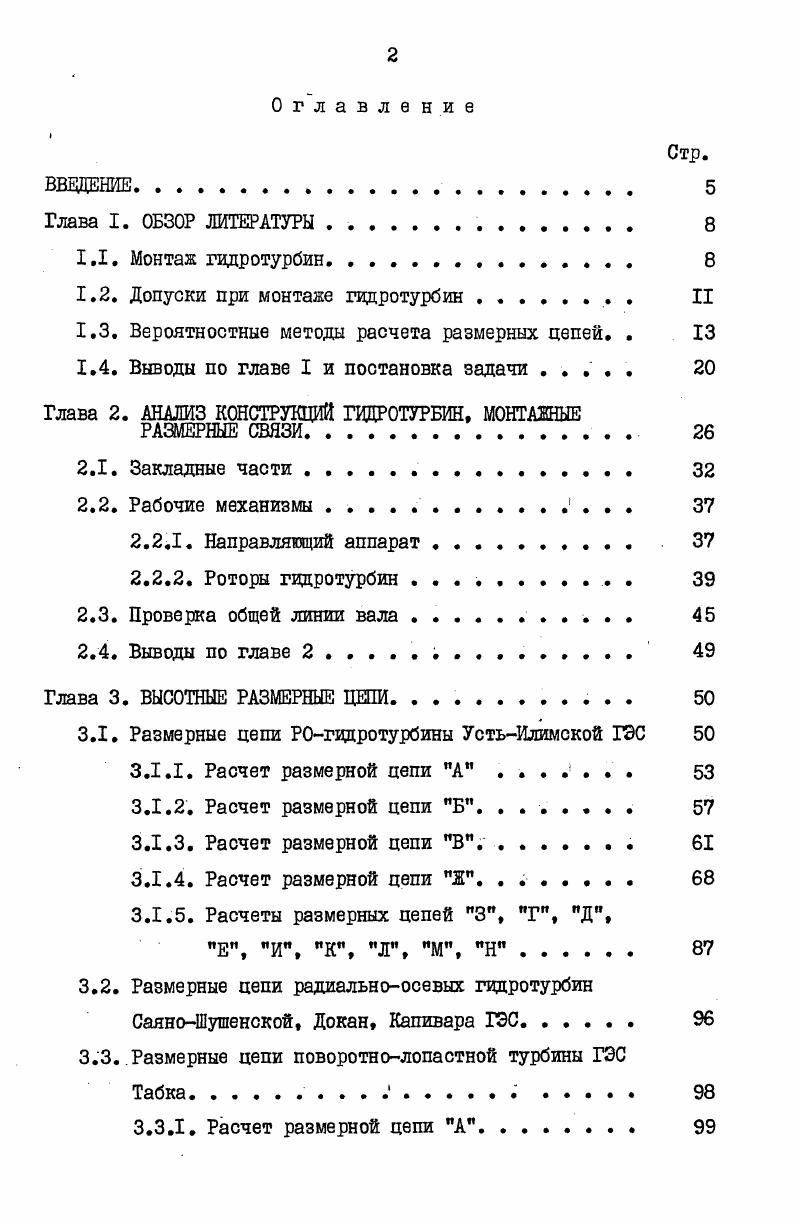

1.1. Монтаж гидротурбин
1.2. Допуски при монтаже гидротурбин. . II
1.3. Вероятностные методы расчета размерных цепей. .
1.4. Выводы по главе I и постановка задачи .
Глава 2. АНАЛИЗ КОНСТРУКЦИЙ ГИДРОТУРБИН, МОНТАЖНЫЕ
РАЗМЕРНЫЕ СВЯЗИ.
2.1. Закладные части.
2.2. Рабочие механизмы.1 . . .
2.2.1. Направляющий аппарат
2.2.2. Роторы гидротурбин
2.3. Проверка общей линии вала .
2.4. Выводы по главе 2 .
Глава 3. ВЫСОТНЫЕ РАЗМЕРНЫЕ ЦЕПИ
3.1. Размерные цепи РОгидротурбины УстьИлимской ГЭС
3.1.1. Расчет размерной цепи А .
3.1.2. Расчет размерной цепи Б
3.1.3. Расчет размерной цепи В.
3.1.4. Расчет размерной цепи Ж. .
3.1.5. Расчеты размерных цепей 3, Г, Д,
Е, И, К, Л, М, Н
3.2. Размерные цепи радиальноосевых гидротурбин СаяноШушенской, Докан, Капивара ГЭС
3.3. Размерные цепи поворотнолопастной турбины ГЭС
Табка . .
3.3.1. Расчет размерной цепи А

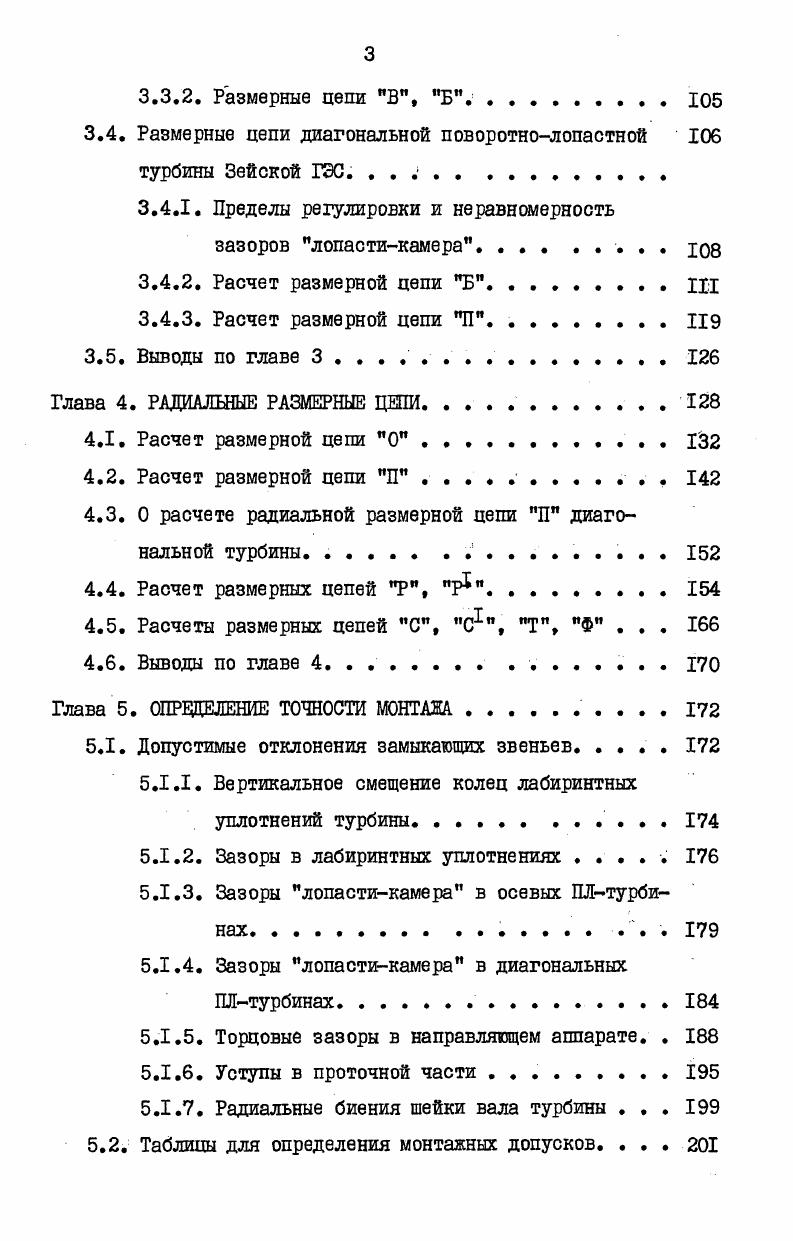

3.3.2. Размерные цепи В, Б.
3.4. Размерные цепи диагональной поворотнолопастной 6 турбины Зейской ГЭС. . .
3.4.1. Пределы регулировки и неравномерность зазоров лопастикамера. юв
3.4.2. Расчет размерной цепи Б щ
3.4.3. Расчет размерной цепи П
3.5. Выводы по главе 3 . . .
Глава 4. РАДИАЛЬНЫЕ РАЗМЕРНЫЕ ЦЕПИ
4.1. Расчет размерной цепи О
4.2. Расчет размерной цепи П .
4.3. О расчете радиальной размерной цепи П диагональной турбины.
4.4. Расчет размерных цепей Р,Р.
4.5. Расчеты размерных цепей С, С1, Т, Ф . . .
4.6. Выводы по главе 4
Глава 5. ОПРЕДЕЛЕНИЕ ТОЧНОСТИ МОНТАЖА.
5.1. Допустимые отклонения замыкающих звеньев.
5.1.1. Вертикальное смещение колец лабиринтных уплотнений турбины. .
5.1.2. Зазоры в лабиринтных уплотнениях .
5.1.3. Зазоры лопастикамера в осевых ПЛтурби
5.1.4. Зазоры лопастикамера в диагональных ПЛтурбинах.
5.1.5. Торцовые зазоры в направляющем аппарате. .
5.1.6. Уступы в проточной части
5.1.7. Радиальные биения шейки вала турбины .
5.2. Таблицы для определения монтажных допусков. .
5.3. Выводы по главе 5. . . .
6. ЗАКЛЮЧЕНИЕ
6.1. Практическая реализация результатов исследований монтажных размерных цепей. .
6.2. Основные выводы по диссертации
7. ЛИТЕРАТУРА.
8. ПРИЛОЖЕНИЕ
8.1. К главе 3. .
8.2. К главе 4
8.3. К главе 5. .
ВВЕДЕНИЕ


В НШШЖШе разработана такая методика. Сущность ее заключается в том, что для увеличения количества измерений подобных деталей и построения по их результатам статистических кривых распределений, погрешности обработки определялись для однородных по конструктивнотехнологическим признакам классов детелей. Эта методика изложена в , , там же приведены таблицы коэффициентов аС и для корпусных деталей, валов, дисков, планок, плит в зависимости от вида применяемого при изготовлении оборудования и способов обработки. В настоящее время монтаж гидротурбин является развитым индустриальным производством с современной технологией. В течение многих лет, с самого начала развития отечественной гидроэнергетики отрабатывались и непрерывно совершенствовались методы монтажа, организация и технология производства монтажных работ. Внедрение новых методов и прогрессивной технологии позволило значительно сократить сроки ввода гидроагрегатов. Впервые допускаемые отклонения при монтаже гидротурбин обобщены Я. Ф.Фитерманом и приведены в виде таблиц в 2 Величины допусков определены на основе опытных данных, полученных при монтаже радиальноосевых и поворотнолопастных турбин. В работах других авторов также приведены таблицы допусков, составленные на базе таблиц Я. Ф.Фитермана с учетом накапливаемых опытных данных. Конструкции гидротурбин постоянно развиваются и совершенствуются. Современные конструкции в значительной степени отличаются от тех, применительно к которым составлены эти таблицы. Использование для вновь проектируемых турбин величин допусков из имеющихся таблиц, как это делается в настоящее время, недостаточно обоснованно и во многих случаях затруднительно. В результате назначаются либо слишком жесткие допуски, что усложняет и удорожает монтаж, вызывает дополнительные пригоночные работы, либо наоборотпшрокие допуски, что приводит к снижению качества монтажа, ухудшению отдельных характеристик смонтированного оборудования. Постоянно возрастающая доля унифицированных узлов и деталей, разработка и введение в действие нормалей, РТМ, СТП, ГОСТов, определяющих требования к изготовлению и эксплуатации гидротурбин, намечаемое создание большой серии обратимых машин, в целом свидетельствует об изменении индивидуального характера гидротурбинного производства, приближении его к серийному. Оптимальное решение этой задачи можно выполнить расчетом размерных цепей с применением вероятностного метода. Н.А. ГОСТ 0 рекомендуется рассчитывать допуски по методу максимумминимум в размерных цепях, в которых установлена 0 взаимозаменяемость. Для обеспечения заданного допуска замыкающего звена требуется значительное ужесточение допусков на составляющие звенья. В многозвенных монтажных размерных цепях, где имеется возможность применения компенсаторов, назначение жестких допусков не оправдано. Исследования направлены на повышение эффективности гидротурбинного оборудования. Братской, Красноярской, Асуанской, Капивара ГЭС всего турбин. Поворотнолопастных, установленных на Волжских ГЭС, Табка, ДкердадЖелезные Ворота, Собрадиньо, Нижнекамской, Чебоксарской ГЭС всего турбин. Радиальноосевые средней быстроходности для УстьИлимской, СаяноЩушенской, Докан ГЭС высокой быстроходности для ГЭС Капивара использованы материалы по Красноярской, Братской и Асуанской ГЭС. Поворотнолопастные осевые для ГЭС Табка использованы материалы по ГЭС ДжерцапЕелезные Ворота. Поворотнолопастные диагональные для Зейской ГЭС. Выбранные прототипы представляют собой современные конструкции гидротурбин, которые спроектированы, изготовлены и смонтированы в период гг. Глава 2. Отклонения этих величин не должны приводить к ухудшению по сравнению с проектными энергетических характеристик гидротурбины, чрезмерным биениям вала агрегата при работе. Перечисленные общие требования относятся к любым гидротурбинам, и в зависимости от типа и конструкции должны задаваться в виде допусков на замыкающие и составляющие звенья определенных размерных цепей. На рис. УстьИлимской, СаяноЩушенской и Капивара ГЭС, на рис. ГЭС Табка, на рис. Зейской ГЭС.
