Проектирование операции шлицефрезерования на основе применения сборных червячных фрез с поворотными рейками

Проектирование операции шлицефрезерования на основе применения сборных червячных фрез с поворотными рейками

Автор: Черных, Александр Валериевич

Автор: Черных, Александр Валериевич

Шифр специальности: 05.02.08

Научная степень: Кандидатская

Год защиты: 2001

Место защиты: Тула

Количество страниц: 183 с.

Артикул: 319372

Стоимость: 250 руб.

Проектирование операции шлицефрезерования на основе применения сборных червячных фрез с поворотными рейками  Проектирование операции шлицефрезерования на основе применения сборных червячных фрез с поворотными рейками

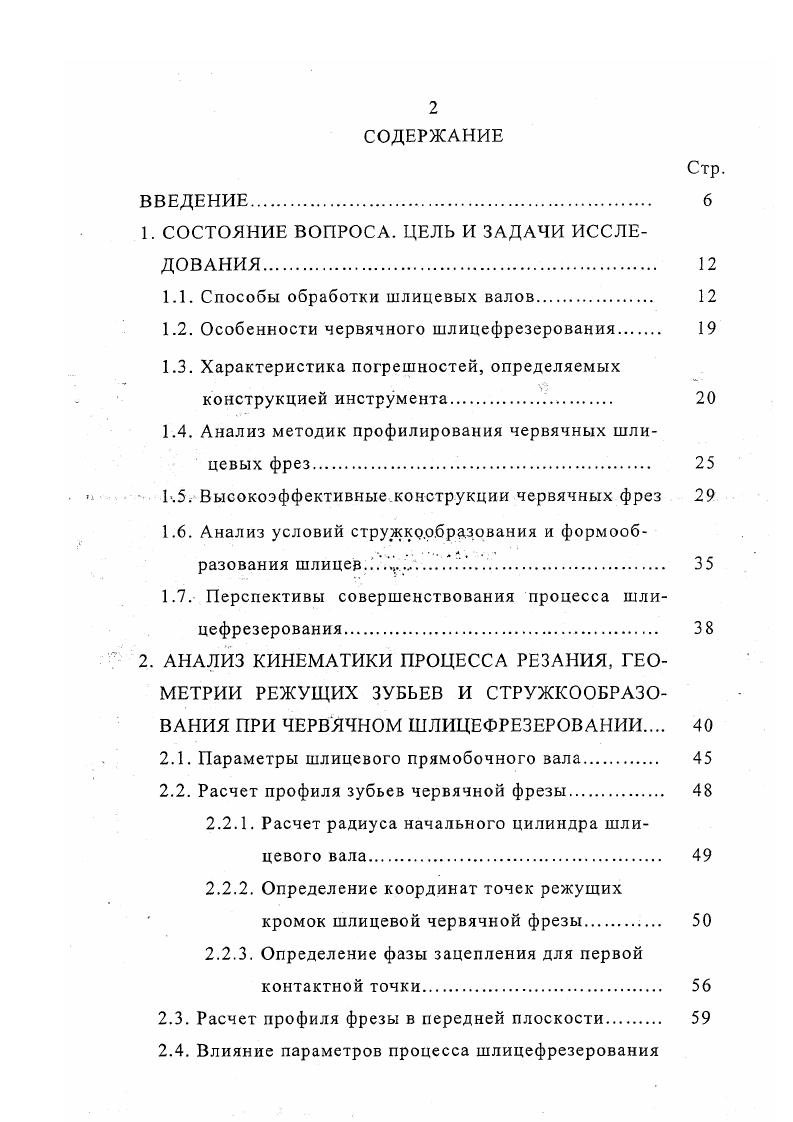

СОСТОЯНИЕ ВОПРОСА. Характеристика погрешностей, определяемых конструкцией инструмента. Ь.5. Высокоэффективные. Анализ условий стружко. Перспективы совершенствования процесса шлицефрезерования. Параметры шлицевого прямобочного вала. Расчет профиля зубьев червячной фрезы. Расчет радиуса начального цилиндра шлицевого вала. Определение координат точек режущих кромок шлицевой червячной фрезы. Влияние параметров процесса шлицефрезерования

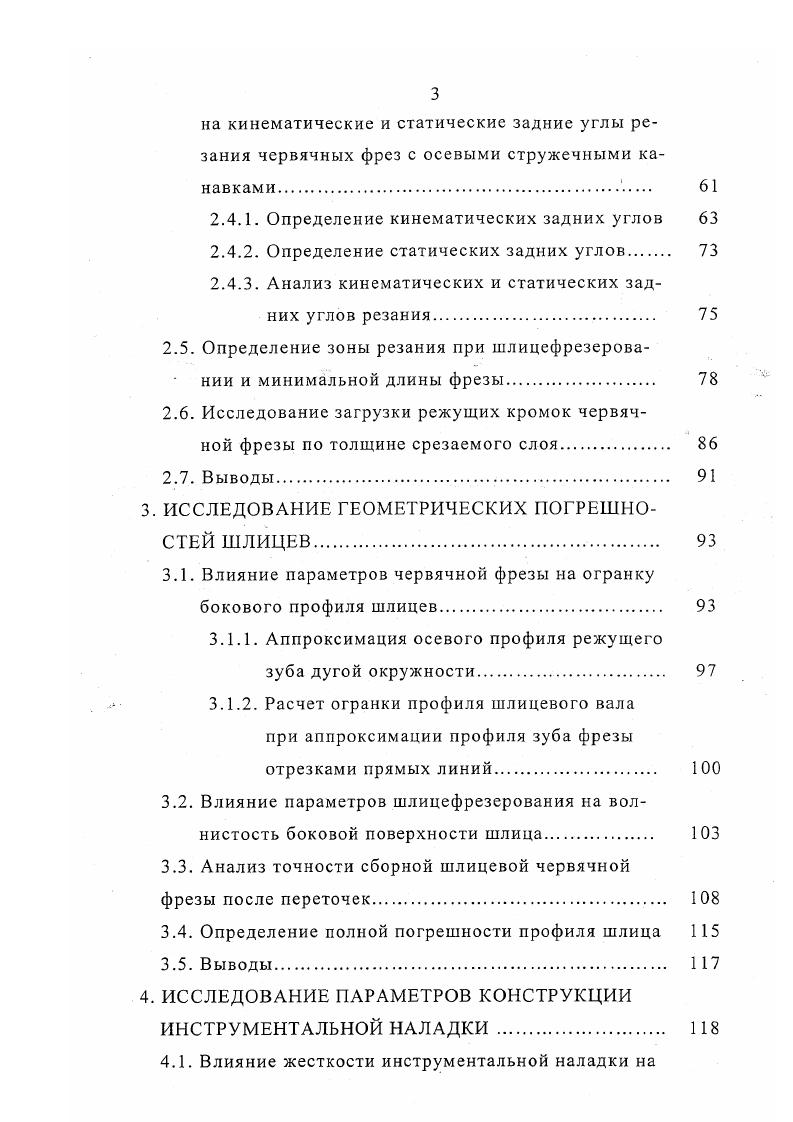

на кинематические и статические задние углы резания червячных фрез с осевыми стружечными канавками. Исследование загрузки режущих кромок червячной фрезы по толщине срезаемого слоя. Выводы. Аппроксимация осевого профиля режущего зуба дугой окружности. Расчет огранки профиля шлицевого вала при аппроксимации профиля зуба фрезы отрезками прямых линий. Влияние жесткости инструментальной наладки на
Более универсально шлицефрезерование стандартными червячными фрезами рис. Обработку валов можно Рис. ЧПУ. Шлицы нарезают одно и реже двухзаходными фрезами. Таблица 1.


Таблица 1. Габаритные размеры станка,. Достижимая точность шлицев при обработке однозаходными фрезами составляет по толщине зубьев 0,0,1 мм по диаметру окружности впадин 0,, мм в зависимости от числа зубьев, диаметра и класса фрезы непараллельность на длине 0 мм до 0, мм шероховатость поверхности не выше Яа5. Для валов, центрируемых по наружному диаметру без термообработки и без шлифования шлицев, применяют однозаходные фрезы, а для валов, центрируемых по диаметру впадин и термообработанных, идущих под дальнейшее шлифование шлицев, применяют и двухзаходные фрезы. Фрезы изготовляют из различных марок быстрорежущих сталей. Фрезерование производят с охлаждением индустриальным маслом или сульфофрезолом. Одним из способов повышения производительности шлицефрезерования является применение фрез с нешлифованной задней поверхностью. Например, на ЗИЛе такие фрезы из стали Р6М5 позволяют работать на повышенных режимах, т. Стойкость фрез между переточками около 0 деталей. Во ВНИИ разработан способ зуботочения шлицев , основанный на обкатывании шлицевого валика специальным инструментом. Срезание металла с заготовки осуществляется в результате скольжения зубьев инструмента относительно обрабатываемых поверхностей при наличии большого угла перекрещивания их осей. Согласованность движений инструмента и заготовки достигается кинематикой станка. Инструмент обкаточный резец, по внешнему виду напоминающий косозубый долбяк. Зуботочение производится на модернизированных токарных или шлицефрезерных станках.
