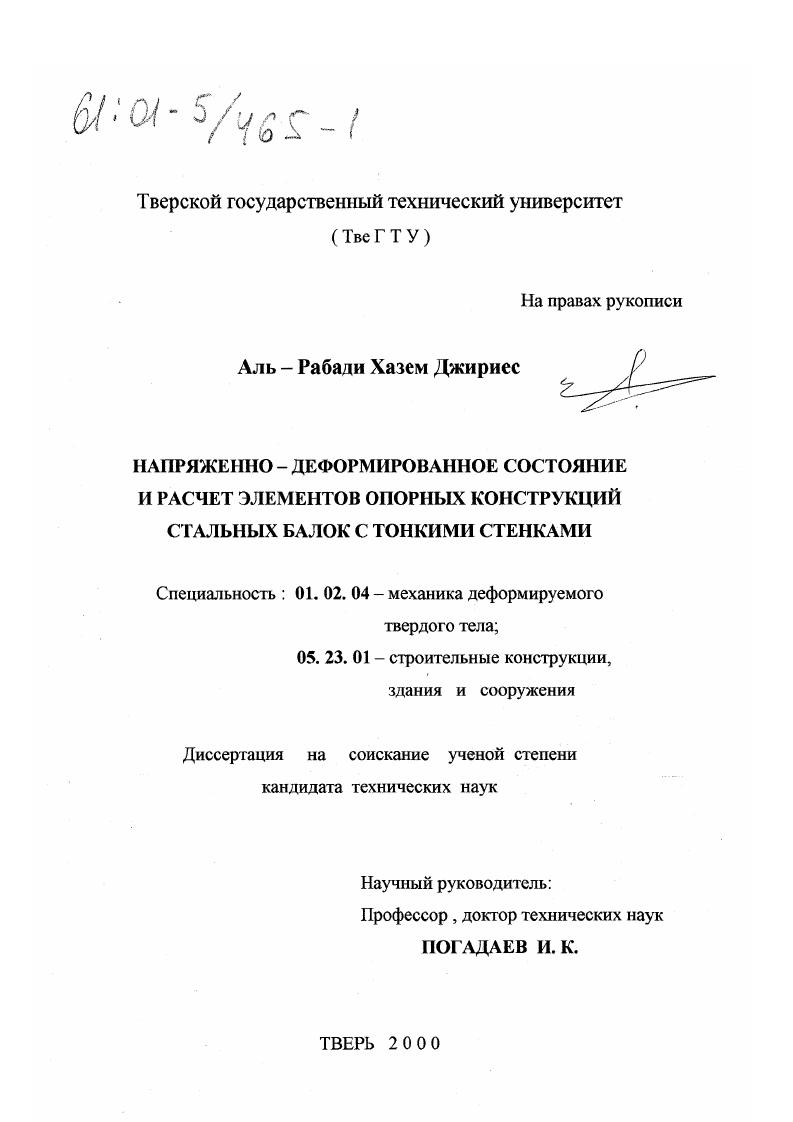

Напряженно - деформированное состояние и расчет элементов опорных конструкций стальных балок с тонкими стенками

Напряженно - деформированное состояние и расчет элементов опорных конструкций стальных балок с тонкими стенками

Автор: Аль-Рабади Хазем Джириес

Шифр специальности: 01.02.04

Научная степень: Кандидатская

Год защиты: 2000

Место защиты: Тверь

Количество страниц: 132 с. ил.

Артикул: 283226

Автор: Аль-Рабади Хазем Джириес

Стоимость: 250 руб.

Напряженно - деформированное состояние и расчет элементов опорных конструкций стальных балок с тонкими стенками  Напряженно - деформированное состояние и расчет элементов опорных конструкций стальных балок с тонкими стенками

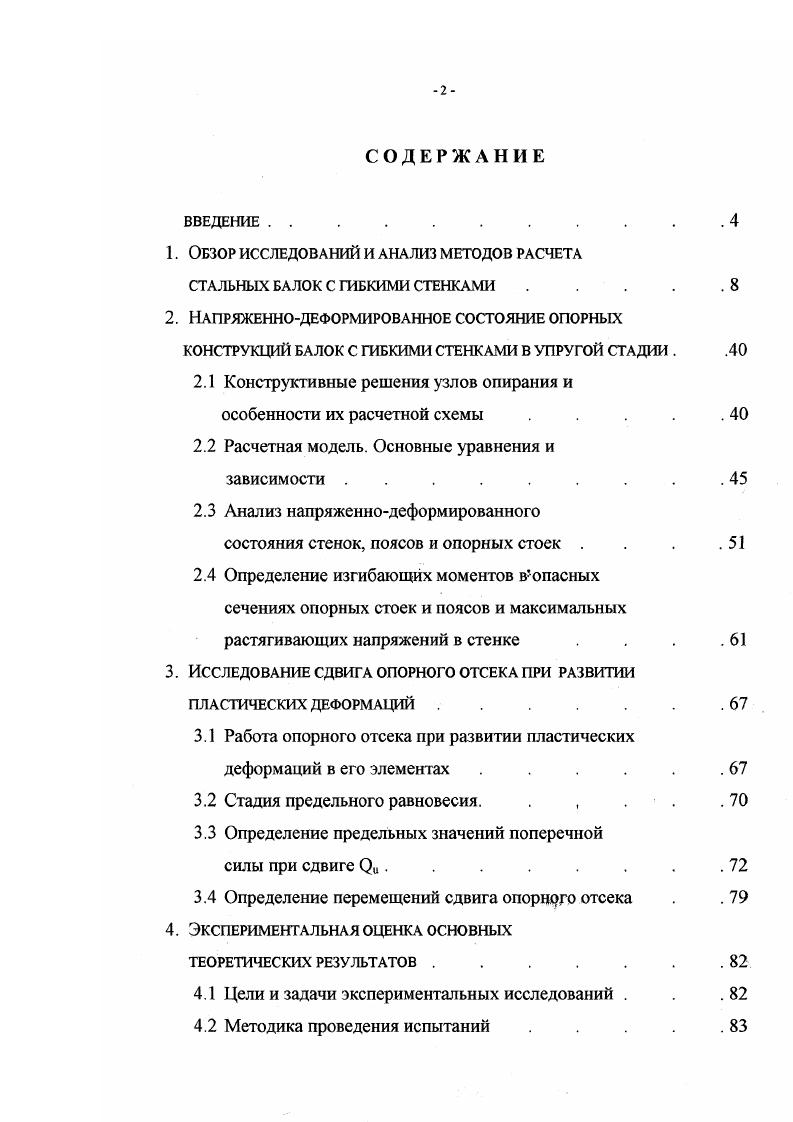

1. Обзор исследований и анализ методов расчета
СТАЛЬНЫХ БАЛОК С ГИБКИМИ СТЕНКАМИ.
2. Напряженнодеформированное состояние опорных
КОНСТРУКЦИЙ БАЛОК С ГИБКИМИ СТЕНКАМИ В УПРУГОЙ СТАДИИ . .
2.1 Конструктивные решения узлов опирания и
особенности их расчетной схемы . . . .
2.2 Расчетная модель. Основные уравнения и
зависимости . . . . . . . .
2.3 Анализ напряженнодеформированного
состояния стенок, поясов и опорных стоек . . . .
2.4 Определение изгибающих моментов вопасных сечениях опорных стоек и поясов и максимальных растягивающих напряжений в стенке . . . .
3. Исследование сдвига опорного отсека при развитии ПЛАСТИЧЕСКИХ ДЕФОРМАЦИЙ.
3.1 Работа опорного отсека при развитии пластических деформаций в его элементах . . . . .
3.2 Стадия предельного равновесия. . , . .
3.3 Определение предельных значений поперечной
силы при сдвиге Зи. . . . . . .
3.4 Определение перемещений сдвига опорного отсека .
4. ЭКСПЕРИМЕНТАЛЬНАЯ ОЦЕНКА ОСНОВНЫХ
ТЕОРЕТИЧЕСКИХ РЕЗУЛЬТАТОВ
4.1 Цели и задачи экспериментальных исследований . .
4.2 Методика проведения испытаний . . . . .

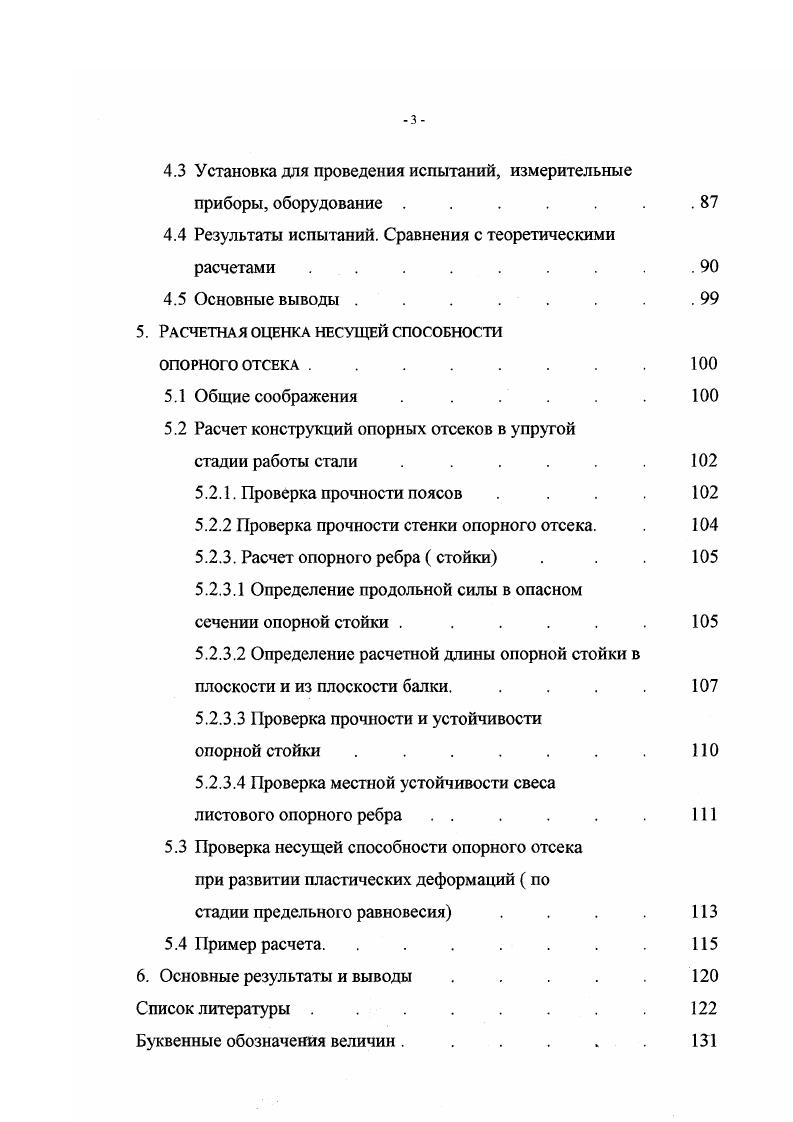

4.3 Установка для проведения испытаний, измерительные приборы, оборудование . . . . . . .
4.4 Результаты испытаний. Сравнения с теоретическими расчетами . .
4.5 Основные выводы . . . . . . . .
5. Расчетная оценка несущей способности
ОПОРНОГО ОТСЕКА
5.1 Общие соображения . . . .
5.2 Расчет конструкций опорных отсеков в упругой
стадии работы стали . . . . .
5.2.1. Проверка прочности поясов . . .
5.2.2 Проверка прочности стенки опорного отсека. .
5.2.3. Расчет опорного ребра стойки . .
5.2.3.1 Определение продольной силы в опасном
сечении опорной стойки . . . .
5.2.3.2 Определение расчетной длины опорной стойки в плоскости и из плоскости балки. . . . .
5.2.3.3 Проверка прочности и устойчивости
опорной стойки . . . . . . .
5.2.3.4 Проверка местной устойчивости свеса
листового опорного ребра . . . .
5.3 Проверка несущей способности опорного отсека при развитии пластических деформаций по
стадии предельного равновесия . . .
5.4 Пример расчета. . . . . . .
6. Основные результаты и выводы . . . . .
Список литературы


Основные результаты и выводы . Список литературы . Буквенные обозначения величин. Автор на основе полученных результатов, предлагает практическую методику оценки несущей способности отсеков, работающих на сдвиг, изгиб и их комбинации, для чего построены графики, по которым определяется значение предельных напряжений СТп и нагрузок, в зависимости от
гибкости стенки, соотношения параметров нагрузки на сдвиг и изгиб, жесткостей контурных элементов и относительных размеров отсека ЬЬ. Хотя в своих исследованиях И. И. Ааре разработал методику решения многих задач, встречающихся в процессе проектирования стальных тонкостенных реберных балок, целый ряд вопросов оставался открытым. Это вопросы касающиеся расчта ребер жесткости, опорных элементов, потери местной устойчивости сжатым поясом в сторону стенки при чистом изгибе и его комбинации со сдвигом и другие. И. Дьюбек , решал задачу с тем же подходом, что и И. И.Ааре, но в отличии от него считал, что края пластинки остаются прямолинейными и могут свободно перемещаться один относительно другого, т. Он согласен с тем, что опасная точка отсека под действием сдвига и изгиба лежит в углу на растянутой от поперечной силы О диагонали и рекомендует проводить проверку прочности поперечного сечения по приведенным напряжениям, стр лст2 Зт2, определяемых в опасной точке. Здесь напряжение ст находится по технической теории изгиба, а Т как среднее значение по формуле т ЬЛ. Коэффициент определяется с помощью таблиц в зависимости от отношения стт и величины плоосг0. Зт2 1.
